题20～21：某屋盖工程的大跨度主桁架结构使用Q345B钢材，其所有杆件均采用焊接H型钢；H型钢的腹板与桁架平面垂直。桁架端节点斜杆轴心拉力设计值N=5900kN。

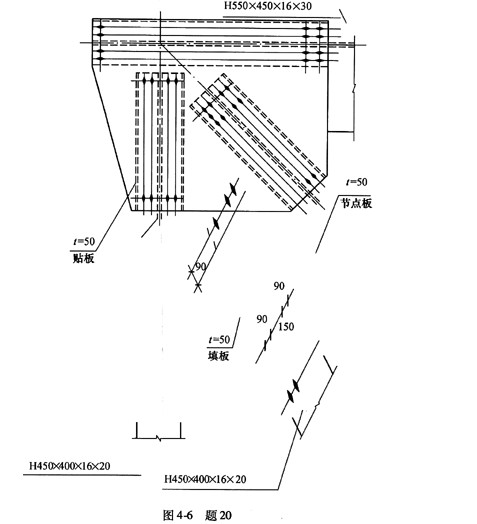

桁架端节点采用两侧外贴节点板的高强度螺栓摩擦型连接，如图4-6所示。螺栓采用 10.9级m20高强度螺栓，摩擦面抗滑移系数取0.4。试问，顺内力方向的每排螺栓数量 (个)，应与下列何项数值最为接近?

A．26
B．19
C．18
D．16

A.9级m20高强度螺栓，摩擦面抗滑移系数取0.4。试问，顺内力方向的每排螺栓数量
B.shangxueba.cn/images/2011q1/ct_jgzjgyzysz2006_jgzjgyzyschoose_0073(101)1.jpg'
C.26
B．19
C．18
D．16


【参考答案】

B
解析：根据《钢结构设计规范》公式(7.2.2-1)在H型钢翼缘板上各有4排高强度螺栓，根据规范第7.2.4条......
