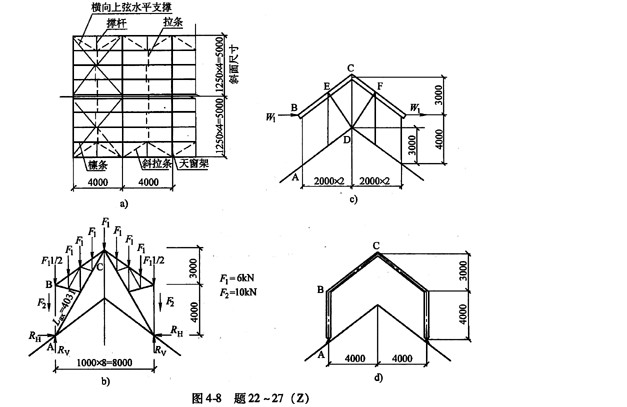

题22～27：某厂房的纵向天窗宽8m、高4m，采用彩色压型钢板屋面、冷弯型钢檩条；天窗架、檩条、拉条、撑杆和天窗上弦水平支撑局部布置简图如图4-8a所示；工程中通常采用的三种形式天窗架的结构简图分别如图4-8b、c、d所示。所有构件均采用Q235钢，手工焊接时使用EA3型电焊条，要求焊缝质量等级为二级。

桁架式天窗架如图4-8b所示。试问，在竖向荷载作用下，水平反力只11(kN)与下列何项数值最为接近?
A．3.3
B．4.2
C．6.9
D．6.6

A.shangxueba.cn/images/2011q1/ct_jgzjgyzysz2006_jgzjgyzyschoose_0076(101)1.jpg'
B.3.3
B．4.2
C．6.9
D．6.6


【参考答案】

C
解析：净反力及Rv=3.5F1=3.5×6kN=21kN以C点为矩心，∑M=0
