电气安装工程
某锅炉动力工程，平面图如图2-6所示。

1．室内外地坪无高差，进户处重复接地。
2．循环泵、炉排风机、液位计处线管管口高出地坪0.5m，鼓风机、引风机电动机处管口高出地坪2m，所有电动机和液位计处的预留线均为1.00m，管路旁括号内数据为该管的水平长度(单位：m)。
3．动力配电箱为暗装，底边距地面1.40m，箱体尺寸：(宽×高×厚)400mm×300mm×200mm。
4．接地装置为镀锌钢管G50，L=2.5m，埋深0.7m，接地母线采用-60×6镀锌扁钢 (进外墙皮后，户内接地母线的水平部分长度为4m，进动力配电箱内预留0.5m)。
5．电源进线不计算。
若动力安装工程定额基价为15250元，其中定额工日61个，人工费单价25元/工日。电气工程的脚手架搭拆费按人工费的4%计算(其中人工费占25%)，其他直接费、临时设施费、间接费、现场管理费、利润、税金的费率分别为12%、11%、90%、20%、80%、3.42%。
依据《全国统一安装工程预算工程量计算规则》，计算并复核“动力安装工程量计算表(表2-13)”中所列的内容，并将错误予以修正。

注：复核结果填在“单位”、“工程量”、“计算过程”相应项目栏的下栏中。

A.shangxueba.cn/images/2010q3/ct_jgzzjalm_jgzzjalcaseodq_00226(201011).jpg'
B.室内外地坪无高差，进户处重复接地。
C.循环泵、炉排风机、液位计处线管管口高出地坪0.5m，鼓风机、引风机电动机处管口高出地坪2m，所有电动机和液位计处的预留线均为1.00m，管路旁括号内数据为该管的水平长度(单位：m)。
D.动力配电箱为暗装，底边距地面1.40m，箱体尺寸：(宽×高×厚)400mm×300mm×200mm。
E.接地装置为镀锌钢管G50，L=2.5m，埋深0.7m，接地母线采用-60×6镀锌扁钢
F.5m)。
G.电源进线不计算。
H.42%。
依据《全国统一安装工程预算工程量计算规则》，计算并复核“动力安装工程量计算表(表2-13)”中所列的内容，并将错误予以修正。
I.shangxueba.cn/images/2010q3/ct_jgzzjalm_jgzzjalcaseodq_00226(201011)1.jpg'

【参考答案】

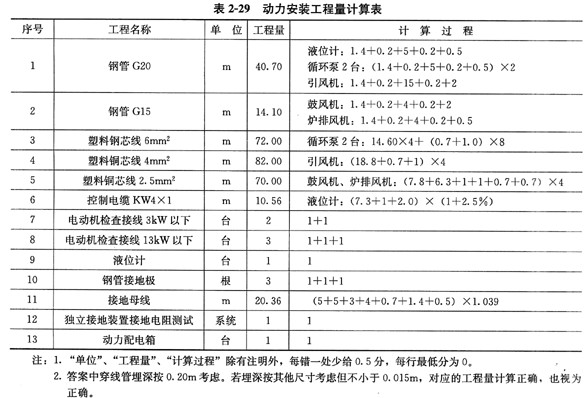

复核并修正“动力安装工程量计算表(表2-29)”。
复核并修正“动力安装工程量计算表(表2-29)”。
