阅读以下关于嵌入式系统A/D接口技术的说明,根据要求回答问题1至问题6。
[说明]

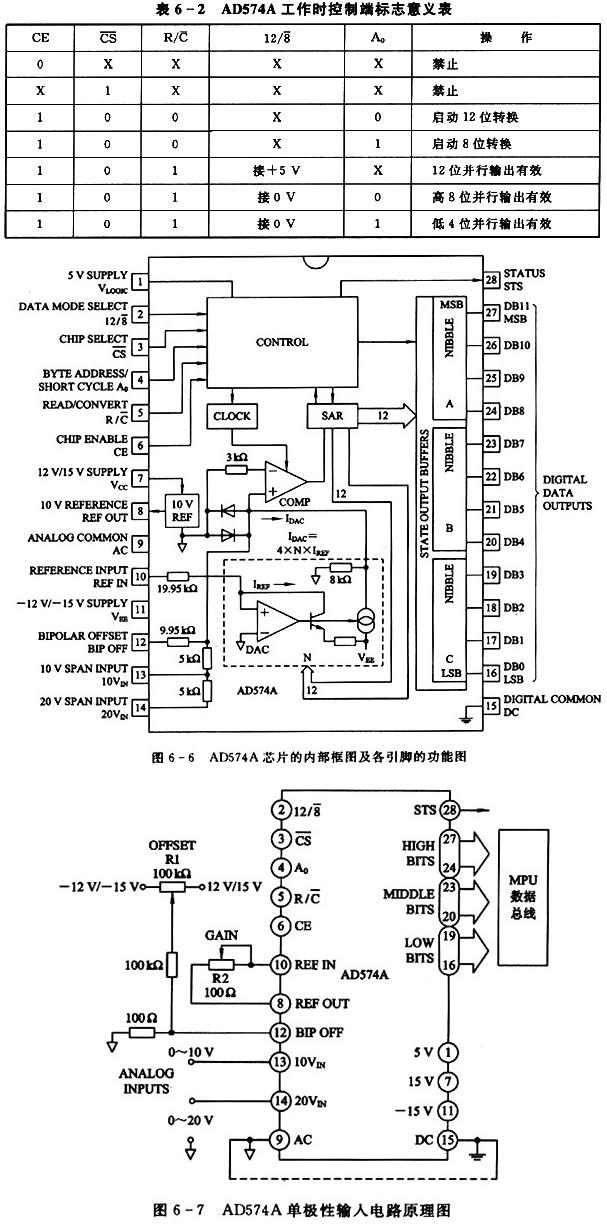

12位逐次逼近式A/D转换芯片AD574A内置双极性电路的启动转换和读取数据命令均由控制总线提供,具有自动校零和自动极性转换功能,非线性误差小于±1/2LBS,转换时间为25μs。AD574A芯片的内部框图及各引脚的功能图如图6-6所示。图6-7所示为 AD574A单极性输人电路原理图。
表6-2 为 AD574A工作时控制端标志意义表。
.jpg)
图6-7电路原理图中有哪几种模拟电压输入?
A.shangxueba.cn/images/ct_crmpdxm_crmpdxfuzaaz6_00018(20093).jpg'
【参考答案】
0~10 V的输入接在第13脚和第9脚0~20 V的输入接在第14脚和第9脚这是一道要求读者通过阅读电路原理图说明相关信......
