背景资料

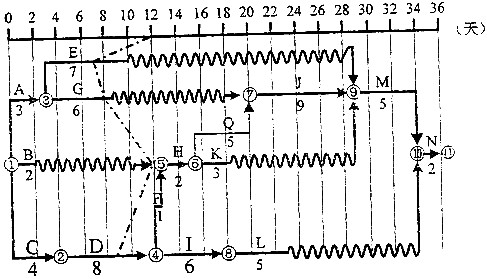

津江水电站工程流道混凝土施工中，施工单位为了便于进度检查与调整，编制了双代号时标网络图如下：

施工过程中发生如下事件：
事件1．项目部第12天末组织了进度检查，检查结果以进度前锋线表示在上图中。

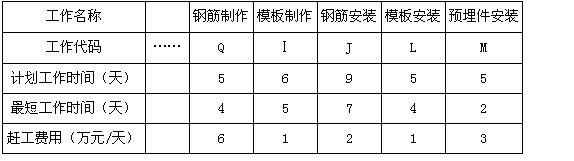

事件2．为了便于进度调整，项目部组织技术人员对可压缩工作的最短工作时间及赶工费用进行了全面分析，结果如下：

指出该网络图的关键线路，说明L(⑧→⑩)实线和波浪线长度各表示的含义。

A.shangxueba.cn/images/2011q1/ct_jgzjzoswwz2009_jgzjzoswwcase_0036(1010)1.jpg'
B.项目部第12天末组织了进度检查，检查结果以进度前锋线表示在上图中。
事件2．为了便于进度调整，项目部组织技术人员对可压缩工作的最短工作时间及赶工费用进行了全面分析，结果如下：
C.shangxueba.cn/images/2011q1/ct_jgzjzoswwz2009_jgzjzoswwcase_0036(1010)2.jpg'

【参考答案】

关键线路C→D→F→H→Q→J→M→N (或①→②→④→⑤→⑥→⑦→⑨→⑩→⑾) 工作L实线长度表示L工作的持续时间(或......
