阅读下列说明，回答问题1至问题3，将解答填入答题纸的对应栏内。
【说明】
某集团公司拥有多个大型连锁商场，公司需要构建一个数据库系统以方便管理其业务运作活动。
【需求分析结果】

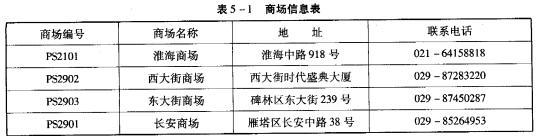

1.商场需要记录的信息包括商场编号(编号唯一)，商场名称，地址和联系电话。某商场信息如表5—1所示。

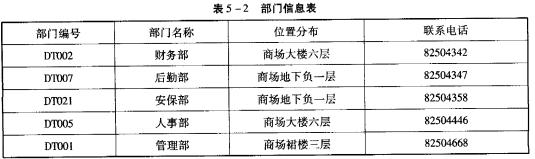

2．每个商场包含有不同的部门，部门需要记录的信息包括部门编号(集团公司分配)，部门名称，位置分布和联系电话。某商场的部门信息如表5—2所示。

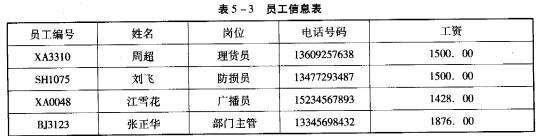

3．每个部门雇用多名员工处理日常事务，每名员工只能隶属于一个部门(新进员工在培训期不隶属于任何部门)。员工需要记录的信息包括员工编号(集团公司分配)，姓名，岗位，电话号码和工资。员工信息如表5—3所示。

4．每个部门的员工中有一名是经理，每个经理只能管理一个部门，系统需要记录每个经理的任职时间。
【概念模型设计】
根据需求阶段收集的信息，设计的实体联系图和关系模式(不完整)如下：
【关系模式设计】
商场(商场编号，商场名称，地址，联系电话)
部门(部门编号，部门名称，位置分布，联系电话，(a) )
员工(员工编号，员工姓名，岗位，电话号码，工资，(b))
经理( (c) ，任职时间)
根据问题描述，补充四个联系，完善图5—2的实体联系图。联系名可用联系l、联系2、联系3和联系4代替，联系的类型分为l：1、l：n和m：n。
