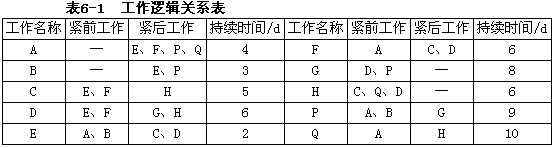

某工程有十项工作组成它们之间的网络逻辑关系，如表6—1所示。

[问题]
1．依据表中逻辑关系绘制双代号网络图。
2．用图上计算法计算时间参数。
3．简述时标网络计划的绘制方法。
4．简述双代号时标网络计划的优点。
5．根据计算的时间参数，按最早时间绘制双代号时标网络计划。
6．确定该时标网络计划的关键线路并在图上用双线标明。

A.shangxueba.cn/images/ct_jgzjzoswjm_jgzjzoswjcase_00932(20095).jpg'
B.依据表中逻辑关系绘制双代号网络图。
C.用图上计算法计算时间参数。
D.简述时标网络计划的绘制方法。
E.简述双代号时标网络计划的优点。
F.根据计算的时间参数，按最早时间绘制双代号时标网络计划。
G.确定该时标网络计划的关键线路并在图上用双线标明。


【参考答案】

1.依据表中逻辑关系绘制的双代号网络图如图6—1所示。 2．时间参数的计算如图6—1所示。3．双代号时标网络计划的绘制方......
